Ikuspegi orokorra

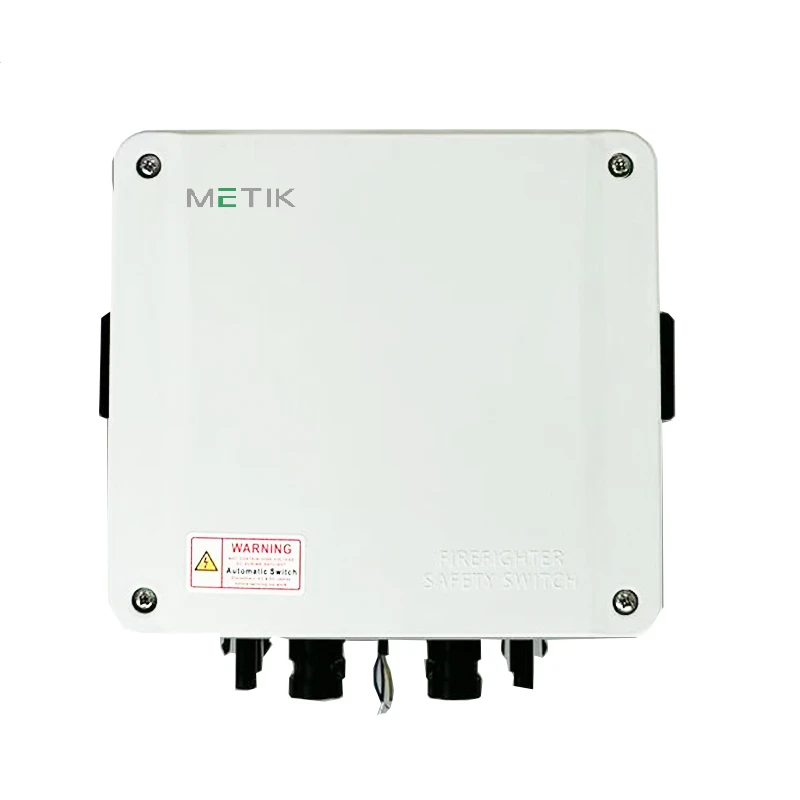

Fireman Switch-a teilatupeko eguzki-matrizearen inguruan instalatutako-DC deskonektatzeko simulagailu espezializatu bat da. Bere helburu nagusia larrialdi batean eraikin batean zehar igarotzen diren -tentsio zuzeneko korronte altuko (DC) bizi-kateen isolamendu elektriko automatikoa edo eskuz ematea da.
Zehaztapen Teknikoak
|
Parametroa |
Zehaztapena |
|
Sistemaren Gehieneko Tentsioa |
1000V / 1500V DC |
|
Eragiketa-korronte nominatua |
16A / 32A / 40A / 55A |
|
Poloen konfigurazioa |
2P / 4P / 4B (MPPT bikoitzeko euskarria) |
|
Isolamendua eta gorakada balorazioa |
Uimp 8kV |
|
Bizitza Mekanikoa |
>10.000 eragiketa |
|
Erresistentzia elektrikoa |
>1.500-karga osoa deskonektatzeko ziklo |
|
Kontrolatu elikadura-iturria |
100–240 V AC, 50/60 Hz |
Ezaugarri nagusiak
Arku magnetikoaren desagerpena:Arku magnetiko patentatuek-itzaltze-ganberek IEC 60947-3 erabilera-kategorien arabera DC arkuak kentzen dituzte, kontaktuaren higadura murrizten dute epe luzerako kontaktuaren erresistentzia-erreferentziak mantentzeko.
-Tenperatura handiko egitura-osotasuna:Polikarbonatozko itxiturak desbideratze mekanikoa eta talka-indarra mantentzen ditu teilatuko eguzki-irradiaziopean, 85 graduko giro-mugaraino.
Udaberriko-eraginketa mekanikoa:Motor-biltegiratzeko udaberria mekanikoki askatzen da 150 ms-ko epean, AC kontrol potentzia galtzen denean, DC isolamendu fisikoa gauzatzen du urruneko itzaltze azkarreko aginduak betetzeko.
IP66 itxitura zigilatua aireztapen integratua duena:UV-egonkortutako etxebizitza presioa-berdintzeko mintz-balbulaz hornitua, eguneko tenperatura-aldaketen barne-kondentsazioa ezabatzeko, IP66 sarrerako babesa arriskuan jarri gabe.
Fabrikazio-zehaztasuna
Muntaketa automatizatua eta Kalitate Kontrola
Ekoizpen-lineek lotze-momentu automatizatuak{0}}erabiltzen dituzte erregistro digitalarekin, lotura-indar uniformea bermatzeko egitura-juntura guztietan.
Sarrera eta hermetikotasuna egiaztatzea
Unitate bakoitzari presio-jaitsiera automatikoko probak egiten zaizkio IP66 zigilatzeko osotasuna egiaztatzeko, azken ontziratu aurretik.
Ohiko proba dielektrikoak
Unitate guztiek ikuskapen optiko automatizatua (AOI) gainditzen dute kontrol-elektronikarako, eta ondoren 3,5 kV-ko AC isolamendu-proba bat egiten dute jasateko gaitasunak egiaztatzeko.
AQL 0.4 Ikuskaritza eta Ingurumen Probak
Urna condimentum mattis pellentesque nibh. Integer vitae justo eget magna.
Baldintza komertzialak
MOQ eta OEM aukerak:Gutxieneko eskaera-kopurua 200 unitatekoa da eredu estandarrentzat; OEM marka pertsonalizatuak eta konfigurazio-protokoloek 1.000 unitate behar dituzte gutxienez.
ISTA-3A eta ISPM-15 paketea:-5-geruza bikoitzeko-hormako 5- kartoi korrugatuetan bidaltzen da-HDPE aparra moldatutako txertaketa pertsonalizatuekin, termiko tratatutako eta fumigaturiko egurrezko paletetan paletizatuta.
Edukiontzien optimizazioa:20GP-ko edukiontzi estandar batek ontziratutako 5.400 unitate gehienez hartzen ditu, bolumen-eraginkortasuna optimizatuz eta -unitateko ozeano-garraio-kostuak murriztuz.
Epea:Gordailuaren ondorengo-25 laneguneko epean lehen lotea osatzea; 10 laneguneko epean bidaltzen diren kontratu orokorreko eskaerak.
Onartutako incotermak:FOB, CIF eta DDP entrega-baldintzak eskuragarri daude.
-Salmenta osteko laguntza
5 urteko berme funtzionala:Funtzio akats mekaniko edo elektrikoen % 100eko ordezkapena estaltzen du funtzionamendu-parametro estandarren arabera.
24 orduko SLA teknikoa:Ingeniaritza eta sarearen{0}}bateragarritasunari buruzko kontsultek I+G taldearen erantzun tekniko formala jasotzen dute 24 orduko epean.
Ingeniaritza Ebaluatzeko Laginak:Ebaluazio-unitateak eskuragarri daude laborategian kualifikazioa eta inbertsoreen -bateragarritasun probak egiteko.
15 urteko ordezko piezen erabilgarritasuna:Forma mekaniko zehatzeko-osagaien eta barruko ordezko piezen etengabeko hornidura bermatua-erosi ondorengo.
Aurrez ordezkatzeko protokoloa:Serieko akats-gertaera bat egiaztatzen denean (% 0,1eko eremuko hutsegite tasa gainditzen duena), ordezko unitateak airez-berehala garraiatzen dira gunearen geldialdi-denbora minimizatzeko.
Ohiko galderak
G: Zein nazioarteko segurtasun-ziurtagiriak betetzen ditu Fireman Switch-ek?
E: Fireman Switch-a IEC 60947-3 DC erabilera-kategorian diseinatu eta probatu da deskonexio fotovoltaikoko aplikazioetarako, 1000 V DC eta 1500 V DC arteko tentsio nominalak estaltzen ditu. CE markako dokumentazioa eta hirugarrenen -mota-probaren txostenak 8 kV-ko gorakada-bulkadaren balorazioa eta IP66 sarrera-babesa egiaztatzen dituztenak deskargatu daitezke proiektua erregistratzean.
G: Etengailu hau lehendik dauden eguzki-inbertsore sistemetan integra al daiteke?
A: Bai. Etengailuak 2P eta 4P polo konfigurazioak onartzen ditu MPPT sarrera bikoitzeko gaitasunarekin, SMA, Huawei eta Fronius bezalako fabrikatzaileen kate inbertsore-arkitektura gehienekin bateragarria da 1000V DC eta 1500V DC sistema klaseetan.
G: Nola egiaztatzen da arkua kentzea funtzionamendu-baldintza errealetan?
A: Arkuaren kentzea IEC 60947-3 iraupen-probaren bidez balioztatzen da korronte nominalarekin (16Atik 55Ara) eta DC karga-tentsio osoarekin, patentatutako arku magnetiko-itzaltzeko ganberek karga osoko 1.500 deskonexio-ziklo baino handiagoa edo berdina lortzen dutela baieztatuz, kontaktu-erresistentziarekin.
G: Zer gertatzen da kontrol-hornidura huts egiten badu?
E: AC kontrol-potentzia (100-240 V) galtzen denean, malguki-eragingailu mekanikoa 150 ms-ko epean askatzen da eta korronte korronteko kontaktuak fisikoki irekitzen ditu inolako komando elektronikorik gabe-hutsegiteko-diseinu segurua, NEC 2017 690.12 artikuluko itzaltze azkarreko asmoa betetzen duena.
G: Nola bermatzen da-luzerako fidagarritasuna ekoizpen-loteetan?
E: Produkzio-lote bakoitza ISO 2859-1 AQL 0.4 estandarren arabera ikuskatzen da, -40 gradutik +85 gradura bitarteko ausazko laginekin eta unitateen % 100ean 3,5 kV AC erresistentzia dielektrikoko proba automatizatuekin.
G: Etengailua egokia al da muturreko teilatu-inguruneetarako?
A: Bai. IP66-polikarbonatozko itxitura zigilatuak 85 gradurainoko etengabeko giro-tenperatura jasaten du eguzki-irradiazio zuzenaren azpian, eta presio-berdinizazio-mintz-balbulak barne-kondentsazioa saihesten du eguneroko tenperatura-aldaketen ondorioz, sarrerako babesa arriskuan jarri gabe.
G: Zer motatako mantentze-lanak behar dira instalatu ondoren?
A: Ez da barne-zerbitzurik behar. Gomendatutako mantentze-lan bakarra terminal-momentuaren urteko ikuskapen bisual bat da (instalazio-eskuliburuan zehaztutako 2,5 Nm-ra estutzea) eta urruneko bidaia-seinalearen proba funtzionala 150 ms-ko aktuazioa baieztatzeko.
G: Erabil al daiteke gailua itzaltze bizkorreko sistema fotovoltaikoetan?
A: Bai. Array-mailako itzaltze bizkorreko abiarazle gisa kableatzen denean eta inbertsore bateragarri batetik AC kontrol-seinale batera konektatzen denean, etengailuak NEC 2017 §690.12 itzaltze bizkorreko baldintzak betetzen ditu eraikinetan edo eraikinetan instalatutako sistemen.
G: Nola bermatzen da produktuaren koherentzia eskaera handietan?
E: Eskaera handietarako, AQL 0.4 loteen auditoretek laginketa estatistikoki sendoa eskaintzen dute-onarpen maila honetan, 5.000 unitateko lote batek 200 unitateko lagin batean zero akatsik beharko luke gainditzeko, irteerako kalitate oso altua bermatuz.
G: Zeintzuk dira sistemak saihesteko diseinatuta dagoen huts-egoera nagusiak?
E: Diseinuak zuzentzen dituen hiru hutsegite-egoerak hauek dira: korronte korronte korronte handiaren pean kontaktuaren soldadura, kontrol-zirkuituaren hutsegitearen ondoriozko isolamendu osatugabea.
